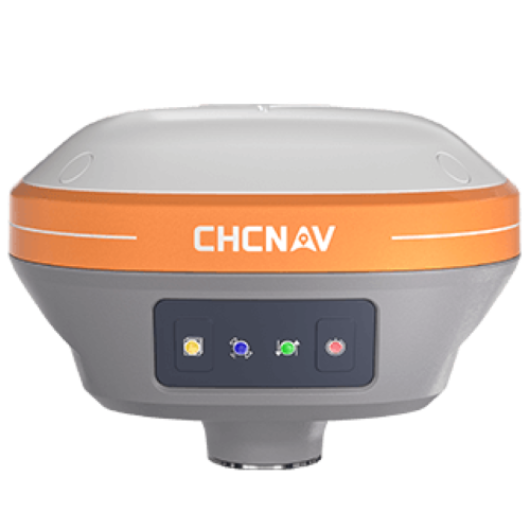

جهاز الاستقبال الذكي CHCNAV i73+ GNSS
مستقبل فائق المدمج والأداء، مزود بمودم UHF مدمج للإرسال والاستقبال ليستخدم كـ Base أو Rover. يمنحك دقة سنتيمترية عالية وثبات سريع Fixed RTK خلال 30 ثانية فقط لتقليل إجهاد المساح وزيادة الكفاءة.
- تقنية GNSS احترافية: 1408 قناة تتبع متطورة تضمن جودة بيانات قوية متوافقة مع الأنظمة العالمية (GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS).
- تعويض ميل القامة الذكي: زيادة كفاءة قياس النقاط بنسبة 20% والتوقيع بمعدل 30% بفضل ميزة التعويض التلقائي لميل اليد حتى 60 درجة (IMU) دون معايرة.
- خفيف الوزن ومتين: يزن 0.73 كجم فقط بهيكل من سبيكة المغنيسيوم، بمعيار حماية IP67 المقاوم للماء والغبار والوقوع الحر من ارتفاع 2 متر.
- طاقة تشغيلية ممتدة: بطارية بسعة 6800 مللي أمبير توفر تشغيلاً متواصلاً يصل إلى 24 ساعة لنظام RTK rover و 10.5 ساعة لنظام الـ Base.
وثيقة المواصفات الفنية المعتمدة
معدات وأجهزة الهندسة والمساحة الدقيقة
CHCNAV Smart Antenna
جهاز الاستقبال الذكي CHCNAV i73+ GNSS
يعتبر جهاز i73+ GNSS مستقبلًا فائق المدمج وقوياً ومتعدد الاستخدامات. يأتي مزوداً بمودم UHF Tx/Rx مدمج يتيح استخدامه كمحطة أساسية (Base) أو كمحطة متحركة (Rover). يعتمد الجهاز على تقنية CHCNAV iStar المتطورة لتتبع إشارات الأقمار الصناعية من جميع المجموعات بكفاءة عالية، مما يضمن الحصول على دقة مساحية رصدية وثبات سريع (Fixed RTK) على مستوى السنتيمتر خلال 30 ثانية فقط من التشغيل.
المواصفات الفنية والفيزيائية:
| تحديد المواقع ودقة القياس | Full GNSS IMU : 200 Hz أقصى دقة قياس: 0.8 سم أفقي (H) / 1.5 سم رأسي (V) 1408 قناة تتبع متطورة (GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS) |
| الاتصال واللاسلكي والمودم | بلوتوث (Bluetooth)، واي فاي (Wi-Fi)، اتصال المدى القريب (NFC) نطاق تردد المودم: 410-470 ميجاهرتز (Rx/Tx) إرسال واستقبال كامل. |
| المواصفات الفيزيائية والبيئية | الوزن: 0.730 كجم (تصميم مدمج من سبيكة المغنيسيوم) الأبعاد: 119 ملم × 85 ملم معيار الحماية: IP67 مقاوم بالكامل للماء والغبار وصدمات السقوط من 2 متر. |
| نظام الطاقة والبطارية | Bاطارية مدمجة ضخمة بسعة 6800 مللي أمبير. عمر العمل المتواصل: يصل إلى 24 ساعة لنظام RTK rover و 10.5 ساعة لنظام الـ UHF RTK base. |
| تعويض ميل القامة (Tilt) | حساس IMU متطور مدمج بدون عاكس أو حاجة لمعايرة متكررة، تعويض تلقائي للميل حتى 60 درجة كاملة، الحساس محصن تماماً ضد التشويش المغناطيسي. |
التطبيقات والاستخدامات الميدانية المعتمدة:
- الرفع والمساحة الطبوغرافية (Topographic Surveying) وإنشاء شبكات الرصد.
- رسم الخرائط الحقلية والتسويات والمساحات الزراعية الذكية (Agricultural Field Mapping).
- مسح، رصد، وتوقيع مسارات خطوط الأنابيب الطويلة وعمليات البنية التحتية (Pipeline Surveying).
هذا البروشور الفني المعتمد تم إنشاؤه آلياً بناءً على الكتالوج القياسي لجهاز CHCNAV i73+ © 2026.
